Проект №ПГС-1-00050 (Здание каркасной гостиницы в г. Краснодар)

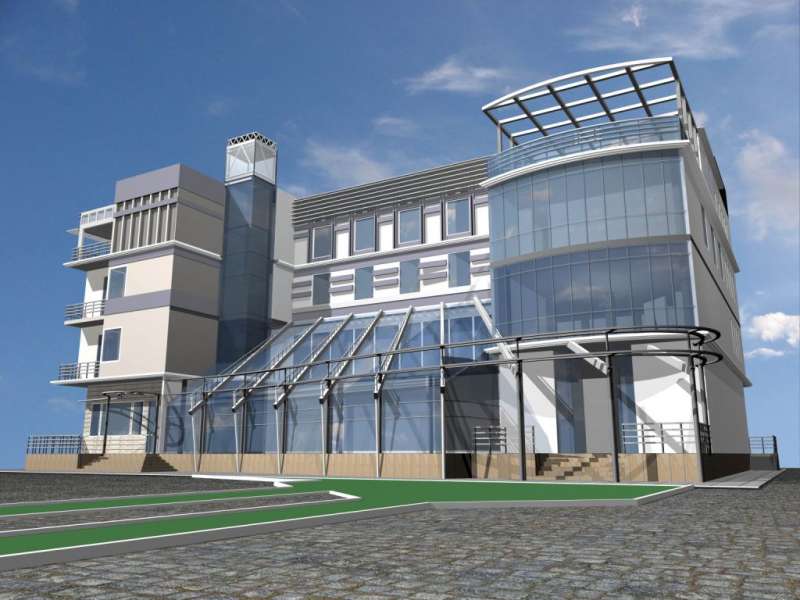

Гостиничные комплексы – это целая ниша проектов по специальности ПГС, которая представлена в нашем каталоге. Проект гостиницы – это проект здания из четырех этажей и двух отдельных блоков. Первый блок имеет П-образную форму и включает в себя гостиничные номера, административные помещения и прочие вспомогательные помещения. Второй блок имеет прямоугольную форму, там расположены террасы, а также развлекательные помещения. Здание гостиницы имеет следующие габариты: 33,3х21,9х18,215 метра.

По своей конструкции здание является рамно-связевым каркасным и состоит из колонн, а также балочного перекрытия монолитного типа. Фундаментом является плита монолитного типа из железобетона с толщиной в 70 сантиметров. Колонны имеют сечение 400х400 миллиметров, перекрытия представлены ригельной плитой монолитного типа из железобетона размером 180 миллиметров. Наружные стены имеют несколько слоев – кирпич (120 миллиметров), утеплитель (60 миллиметров), блок ячеистого бетона (200 миллиметров). Тип кровли наклонный с водостоком снаружи.

Архитектурный раздел работы – это шесть чертежей, расчетная часть занимает три чертежа, как технологическая и организационная части. Расчеты выполнены в программе “Stark 3.0”. Организационный раздел проекта содержит генеральный план строительства, а также сетевой план выполнения работ. Экономический раздел работы представлен локальной и объектной сметами.
