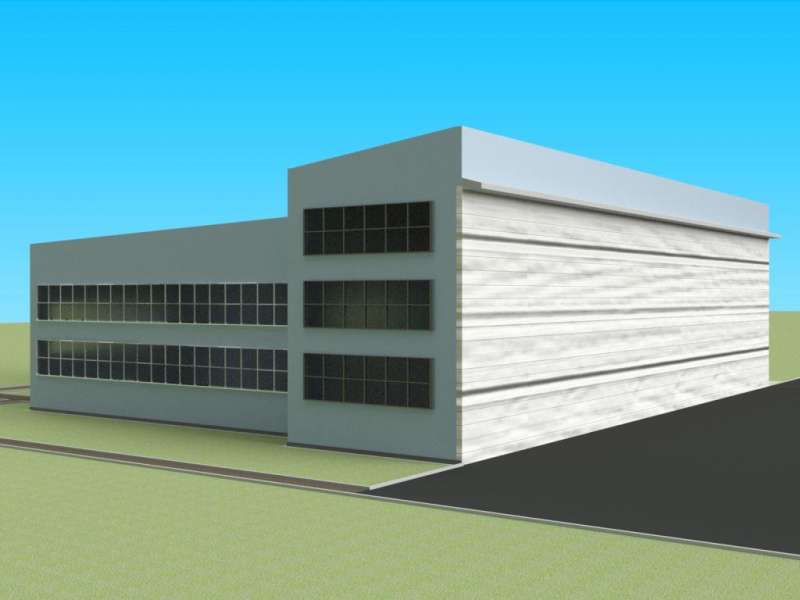

Проект №ПГС-3-00051 (Ангар для самолёта Боинг-747 в г. Новосибирск)
Формат файлов
Графическая часть — dwg (Автокад)
Текстовая часть — doc (Word)
Объем проекта
Графическая часть — 12 листов
Текстовая часть — 181 лист
Чертежи проекта
1.Планы, фасады, ситуационный план, генплан, узлы.jpg
2.Фрагмент плана производственно-бытового корпуса и адмистративного корпуса, разрезы, узлы.jpg
3.План, разрезы, связи по верхним и нижним поясам.jpg
4.П-образная рама, г-образная рама, конструирование узлов.jpg
5.Конструирование узлов.jpg
6.Конструирование узлов.jpg
7.Конструирование узлов.jpg
8.Конструирование узлов.jpg
9.Отправочная марка Р2.jpg
10.Участок обработки крупного листа, кондуктор для сборки колонны.jpg
11.Календарный график, узлы, указания по производству работ и технике безопасности.jpg
12.Стройгенплан, схемы монтажа, разрезы.jpg
